    91视频免费成人选型指南与外形尺寸

    发布时间：2021-03-10 06:35:59  点击次数：6213次
    技术性能及选型指南
    1、执行标准
    产品执行 GB/T 18940-2003《封闭管道中气体流量的测量涡轮流量计》
    2、精确度等级
    在规定的流量范围内和工作条件下流量计的精确度等级为 1.0级和 1.5级

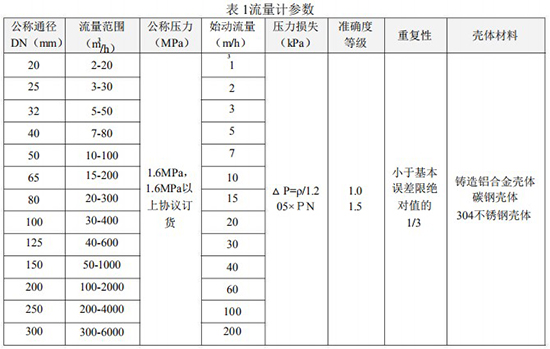

    3、流量计参数
    4、标准状态条件
    P=101.325KPa，T=293.15K
    5、使用环境条件
    环境温度：-30℃～+65℃
    相对湿度：5%～95%
    介质温度：-20℃～+80℃
    大气压力：86KPa～106KPa
    6、工作电源及信号输出
    6.1工作电源
    A．外电源：＋24VDC±15%，纹波＜5％，适用于 4～20mA输出、脉冲输出、报警输出、RS-485等；
    B．内电源：1组 3.6V锂电池（ER26500），当电压低于 3.0V时，出现欠压指示。
    6.2整机功耗
    A．外电源：<2W;
    B．内电源：平均功耗 1mW，可连续使用两年以上。
    6.3脉冲输出方式
    工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；
    定标脉冲信号，与 IC卡阀门控制器配套，高电平幅度≥ 2.8V，低电平幅度≤ 0.2V，单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉冲信号频率应≤1000Hz。
    定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。
    6.4 RS-485通信（光电隔离），可实现以下功能：
    A．采用 RS-485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；
    B．由 RS-485接口与 HW-Ⅰ数据采集器配套，可组成电话网络通信系统，一台数据采集器可带 15台流量计；
    C．由 RS-485接口与 HW-Ⅱ数据采集器配套，可组成宽带网络通信系统，由 INTERNET传输数据，一台数据采集器可带 8台流量计。
    6.5 4～20mA标准电流信号（光电隔离）
    与标准体积流量成正比，4mA对应 0 m3/h， 20 mA对应*大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。
    6.6控制信号输出
    A.下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，*大负载电流50mA；
    B.上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，*大负载电流50mA；
    C.关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
    D.电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；
    7、现场显示功能
    A.积算仪显示面板上实时显示工况（或标况）下的温度、压力、瞬时流量、累计流量；
    B.报警功能：流量上下限、温度上下限、压力上下限报警，报警方式：字符闪烁。
    8、防爆型式与等级
    隔爆型：其防爆标志为 ExdIIBT4、ExdIICT4-T6(不含乙炔）；
    本安型：其防爆标志为 ExiaIICT4
    9、防护等级
    IP65
    10、电器接口
    内螺纹 M20*1.5
    11、选型指南
    11.1用户在选型时，应根据管道公称压力、介质*高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
    11.2为使流量计的使用性能*佳，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
    11.3流量计出厂时的信号输出方式：工况脉冲信号输出（三线制）、标准流量信号（IC卡）输出或 RS-485通讯输出。若要求有其它输出功能，请在订货时说明。

    仪表外形尺寸
    4.1 流量计外形尺寸及安装

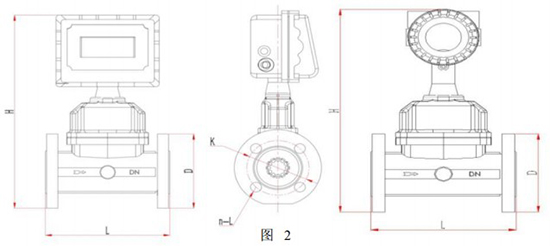

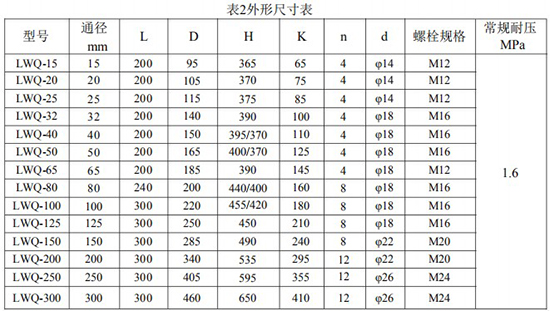

    流量计的外形尺寸见图2，图中未注尺寸列于表2中，流量计采用法兰连接方式。法兰尺寸执行GB/T9112～9113-2000标准。
    注：图 1所示为温压补偿型仪表外型。
    所有型号仪表传感器部分以及整机高度尺寸一致，该尺寸仅供参考，具体参考实物，技术升级导致尺寸变更暂不另行通知。
