消防管道超声波流量计安装步骤（分为三步骤）

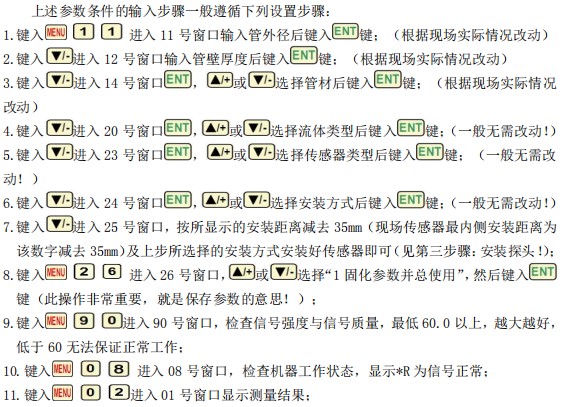

*一步骤：快速输入核对所安装管道参数

*二步骤：接线（接主机线和探头线）

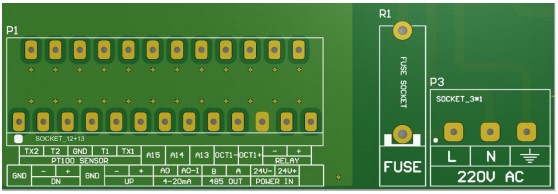

一.主机部分接线如图所示：

（1）电源接线

电源接线按照接线图标识：有 AC 220V 和 DC 24V 两种电源，任选一种

（2）传感器接线

下游探头接：从左到右 1 2 3 接线端子，GND DN- DN+，屏蔽线通常可不接，通常默认只需要接 DN- DN+ （从左到右 2 号端子 3 号端子）

上游探头接：从左到右 4 5 6 接线端子，GND UP- UP+，屏蔽线通常可不接，通常默认只需要接 UP- UP+ （从左到右 5 号端子 6 号端子）

（3）4-20mA 电流输出接线

4-20mA 接：AO 和 24V-两个端子，AO 端子接 4-20mA+ 24V-端子接 4-20mA-

（4）485 通讯接线

485 通讯接：485 OUT A 485 OUTB

（5）热量表接线

热量功能供水接：TX1 T1 GND；热量功能回水接：TX2 T2 GND；（供水回水 GND 共接）

（6）继电器接线

RELAY+ RELAY-

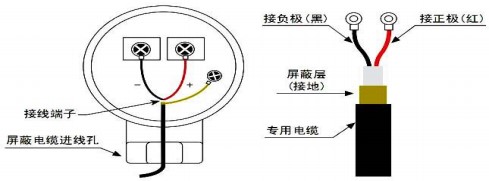

消防管道超声波流量计探头部分接线如图所示：

屏蔽线通常可不接，通常默认只需要接 + - 两个端子

*三步骤：选择安装位置，打磨管道，安装探头

安装传感器，*先选择欲安装位置（安装位置要满管稳流，离泵和弯头要远！），选定后， 使用角磨机或者粗砂纸将欲安装传感器的区域抛光，除掉锈迹油漆或防锈层，露出管道金属 本质，然后在传感器上涂抹足够的耦合剂，*后把传感器紧贴在管壁上并捆绑好，夹具（不 锈钢带）应固定好，使之受力均匀；注意传感器和管壁之间不能有空气泡和沙砾等脏东西。

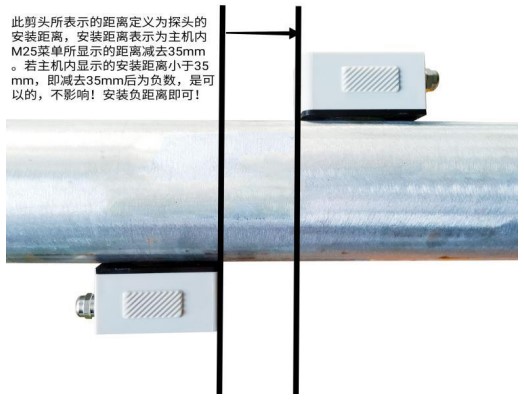

安装距离

外夹式传感器安装间距以两传感器的*内边缘距离减去 35mm 为准（参见安装距离定义 示意图），间距的计算方法是*先在菜单中输入所需的参数以后，查看窗口 M25 所显示的数 字，并按此数据减去 35mm（Z 法安装）安装传感器。

安装方式

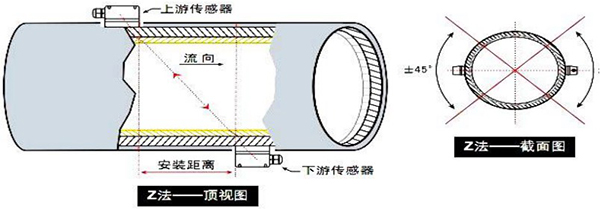

外夹式传感器的安装方式共有三种。分别是 Z 法、N 法和 W 法。（默认为 Z 法安装！） Z 法

Z 法是*常用的安装方法，特点是超声波在管道中直接传输，无反射（称为单声程）， 信号衰减损耗*小。Z 法可测管径范围为 15mm-6000mm。现场实际安装时，都选用 Z 法（这 样测得信号*大）

注意：

（1）此图为顶视图，两个探头在现场安装时是管道两侧，不是上下！！！

（2）参数设置正确后，实际探头安装距离为表里 M25 表示的安装距离减去 35mm！！！
