智能电磁91视频APP黄免费观看是一款常用的工业流量测量仪表，它的结构比较简单，安装使用方便，测量精度高，稳定性强，应用范围比较广泛，所以是非常深受广大用户的青睐。有些小伙伴对智能电磁91视频APP黄免费观看的使用可能不是很熟悉，刚开始可能会对如何准确的接线有些不太清楚。一般产品使用说明书上会有对如何接线的详细介绍，使用时严格按照使用要求与指导来做就可以了。

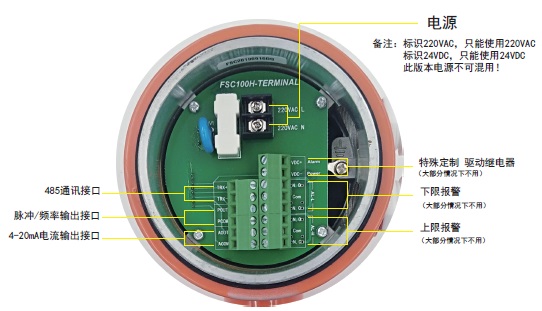

产品中会附带使用说明书或其它安装使用指导的资料，可以有效地帮助用户快速准确的熟悉产品和使用产品。一般智能电磁91视频APP黄免费观看实物接线图中会清晰的标注每个接线端子是如何接的，智能电磁91视频APP黄免费观看的接线端子一般会含有电源线(220VAC/24VDC)、信号输出(4-20mA/RS485/脉冲/HART)、流量上下限报警输出或带有特殊定制驱动继电器输出等。实际接线根据要求来定。

1 接线端子示意图及端子定义

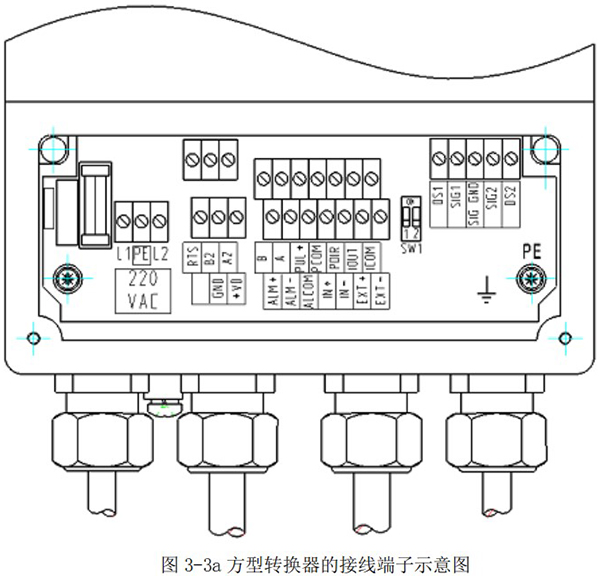

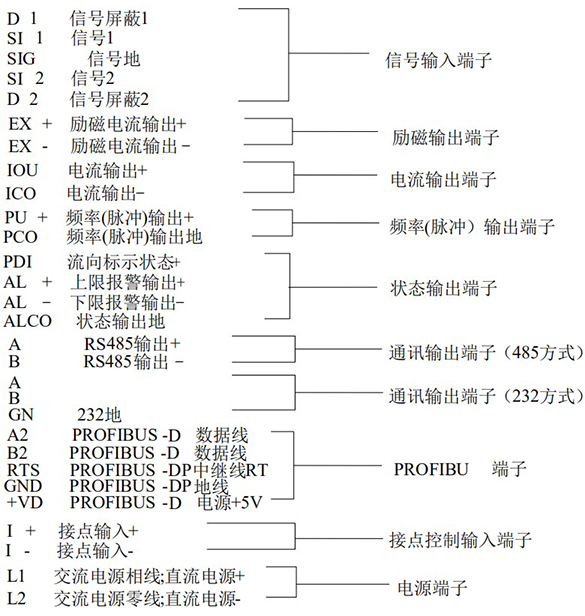

1.1 方型转换器接线端子功能定义，见图 3-3a

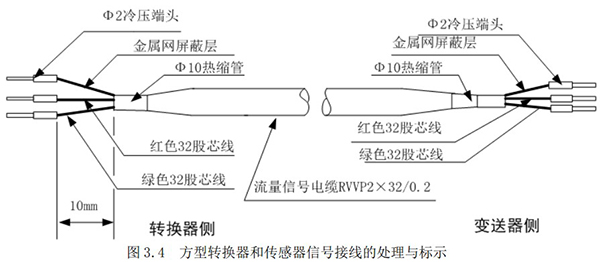

1.2 方型转换器与传感器信号接线的处理与标示，见图 3.4

注：

转换器侧：

红、绿芯线分别接到方形转换器的 SIG1 和 SIG2 端子；

金属网屏蔽层接到方形转换器的 SIG GND 端子

变送器侧：

红、绿芯线分别接到变送器的 SIG1 和 SIG2 端子；

金属网屏蔽层接到变送器的 SIG GND 端子。

对于流量信号电缆，只要能够正确接线，应尽量少剥屏蔽层。

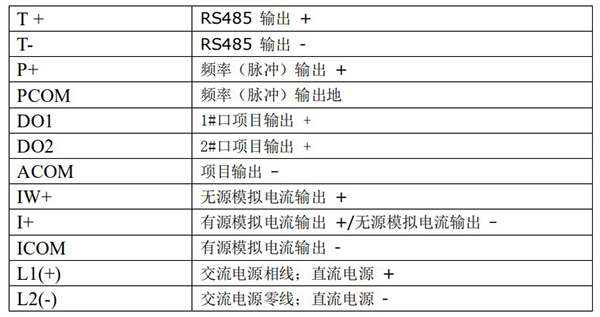

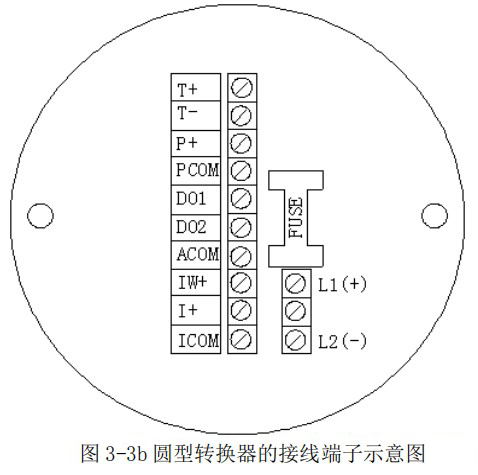

1.3 圆型转换器接线端子功能定义，见图 3-3b
